多奧電梯控制系統及電梯門禁方案簡介
2017-10-28
多奧電梯控制系統及電梯門禁方案簡介
一、項目基本情況
1、本次招標項目為電梯智能自動感應梯控系統，電梯共56部，電梯采用***產品，型號為******電梯，地下2層，地上32層，貫通門直接入戶。
2、本次招標的電梯智能自動感應梯控系統包括：-1 -2 1 三個樓層自動感應召梯、轎廂內智能感應（刷卡）入戶，單元門口智能自動感應門禁系統。
3、上述兩項目電梯公司及樓宇可視對講公司由招標人協調提供相應的硬件接口及梯控協議模塊，實現梯控及門禁功能的所有設備均需由投標人配置。
二、技術要求：
本項目具備的功能要求如下：
1）單元門口智能自動感應門禁系統：業主到達-1 -2 1 三個樓層單元門附近（1米左右，距離可調），系統可自動識別身份打開單元門，未持有效卡的人員不能隨意進出，兼容可刷IC卡，支持手機APP，藍牙搖一搖，密碼開門，NFC卡，RF-SIM卡；
2）自動感應召梯系統：業主到達-1 -2 1 三個樓層 轎廂外召梯附近（1.米左右，可調）時，系統感應業主所持藍牙卡后自動召喚電梯至一樓；未持有效卡的人員不能隨意進出，兼容可刷IC卡，支持手機APP，藍牙搖一搖，密碼開門，NFC卡，RF-SIM卡；
3）轎廂內智能感應（刷卡）入戶：a、業主進入電梯轎廂后系統無需刷卡動作系統即可識別業主所在樓層權限，如為單層卡則自動點亮授權樓層，如為多層卡則開放授權層按鍵權限，在設定時間范圍內業主可自行選層。b、業主忘帶卡的情況下可通過密碼乘梯，兼容可刷IC卡，支持手機APP，藍牙搖一搖，密碼開門，NFC卡，RF-SIM卡。c、控制系統應與電梯系統無源干觸點連接，對電梯無任何電氣影響，不影響電梯正常運行邏輯。應具備特殊情況下的安全保障：消防及系統故障時自動脫離并恢復電梯原來狀態。d、具備與樓宇對講設備訪客聯動擴展功能
4）物業管理及安保（保潔）人員可持普通IC用戶卡在各系統出入
5）VIP業主持一張藍牙卡即可授權單元門口智能自動感應門禁系統、自動感應召梯系統、轎廂內智能感應（刷卡）入戶、智能停車場管理系統、相應權限實現使用智能一卡通，管理中心設備要滿足各個子系統在同一平臺進行管理操作實現管理智能一卡通。
2、技術參數要求如下：
1）智能感應藍牙電梯對講聯動控制器：
1)使用方形電池,工作電流<5mA；待機電流<100uA
2)大屏點陣LCD顯示；
3)使用環境:
溫度： 0--60攝氏度
相對濕度: 20%--95%；
4)采用USB接口；
5)5MByte的存儲容量
6)內帶實時雙時鐘。
7)產品型號：DAIC-DT-CJ。

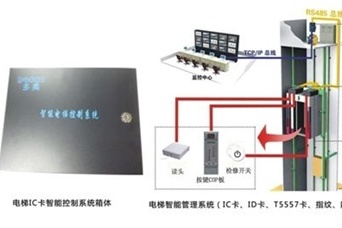

2）電梯智能自動感應梯控及門禁藍牙系統技術參數：
1、主控板和電腦通訊接口：RS485 OR TCP/IP
2、通訊距離：1200m
3、門禁讀頭與主控板通訊：維根OR RS485
4、用戶數量：無限制
5、記錄條數：100W
6、單板控制層數：30層(可擴展至120層)
7、最大電梯數量：255
8、支持卡類：ID卡IC卡CPU 卡NFC卡RF-SIM卡
9、電梯門禁控制方式：刷卡、密碼、PC(需聯網)
10、控制電梯輸出：繼電器（無源）
11、讀卡時間：小于0.2s
12、型號：DAIC-DT-MJMB
3）電梯讀卡器：
（1）系統使用Mifare 1 卡，典型操作時間0.2秒、兼容可刷ID卡，CPU卡并支持手機APP，藍牙搖一搖，密碼開門，NFC卡，RF-SIM卡；
（2）純玻璃電容密碼型讀卡器支持手動輸入合法密碼進行選層操作，采用觸摸型按鍵，支持卡片密碼修改；
（3）適合嵌入式安裝，開孔尺寸88*55mm
（4）型號：DAIC-DT-RW
4）智能感應呼梯控制器：
1、采用RS485方式通訊，最遠距離可達1200m；
2、用控制器與讀卡器分離設計，安全性高；
3、主控板與讀卡器采用維根通訊方式；
4、每天8個有效時間段；
5、支持用戶數量無限制，并可升級；
6、刷卡記錄10W；
7、多種卡類，管理卡、保安卡、用戶卡、巡更卡、保潔卡、維修卡等；
8、塊板控制30層樓，接擴展板最多控制120層；
9、互訪功能；
10、對講門禁聯網功能。
11、型號：DAIC-DT-GY
5）智能感應門禁控制器：
1、輸入電壓：190~250VAC 50 / 60 Hz
2、輸出電流：3A
3、輸出電壓：12VDC /24VDC
4、輸出功率：60W
5、輸入保險絲規格： 3.0 A / 250VAC
6、LED燈指示工作狀態帶背光
7、輸出短路保護 過載保護 過流保護浪涌保護
8、產品尺寸：88mm（長）*55mm（寬 ）*30mm（厚）
9、產品重量：0.015Kg
10、型號：DAIC-DT-RW
6）智能感應(藍牙+IC)混合卡：
（1）卡片使用有源藍牙卡，使用壽命3年以上；
（2）卡片使用頻段為2.4G，需對人體無害
（3）型號;DALY-YKT
7）智能感應一卡通管理中心
1、工作模式：USB
2、刷卡卡間隔：＜0.1秒
4、工作溫度：-25℃-75℃
5、內置天線：有
6、內置喇叭：蜂鳴器
7、工作電壓：USB取電
8、通訊距離：3米
9、傳送方式：實時雙工
10、讀卡速度：＜0.2秒
11、感應距離：3-10CM
12、讀卡頻率：125KHz,13.56MHz,2.4G
13、工作濕度：10-90%
14、內置LED：雙色LED
15、型號：DAIC-DT-MJRW
商務評分標準
梯控硬件部分
國家質量監督局質檢（3分）
公安部型檢（3分）
國家特種設備特檢（3分）
門禁硬件部分
國家質量監督局質檢（3分）
公安部型檢（3分）
梯控及門禁軟件需提供軟著有：
非接觸式集成電路卡讀寫機程序軟件（2分）
智能電梯控制系統（2分）
智能一卡通管理云平臺（2分）
智能門禁管理軟件（2分）
公司層面
ROHS環保認證（2分）
ISO質量管理體系認證（2分）
商標注冊（2分）
更多電梯控制系統信息資訊訪問多奧科技官方網站：www.dryuan.com.cn
