多奧電梯門禁功能技術參數使用流程原理圖接線詳細說明
電梯門禁功能及技術參數
電梯門禁基本功能
電梯門禁" width="250" height="187" />
1、刷卡到達指定樓層。
在卡片發行時，授權此持卡用戶所在的樓層的權限并根據該住戶所交的物業管理費設置相應的使用截止日期，實現收費管理功能。當用戶進入電梯并在讀卡器上刷卡后，門禁主控板判斷此卡是否有效及所具有所到達樓層的權限，自動按下對應樓層按鈕，電梯即可開往指定樓層。此時，無卡用戶按鈕無效，限制非法乘坐電梯。當用戶的管理費過期后刷卡無效系統會自動提示。
2、管理卡設置
根據管理需要可以設置一張管理卡可以到達任一樓層
3、與門禁統一管理
軟件可以實現普通門禁與電梯門禁同時管理。電梯的一層和地下車輛層可以設置為公共層，對有地下車庫的住戶可以授權住戶層和地下車庫與住宅樓單元間之間的門禁權限（地下車庫與住宅樓單元間之間安裝一個單門門禁）。
4、住戶互訪功能
住戶通過樓宇對講，向被訪戶詢問被訪戶的樓層密碼。訪戶進入電梯后輸入密碼到達被訪戶樓層。(必須配合密碼讀卡器)
5、臨時訪客功能。
臨時訪客功能：針對臨時訪客發行，臨時卡設置有效時間段、有效樓層、有效電梯，該持卡用戶在授權范圍內使用有效。當臨時訪客離開時，可以退卡，取消此臨時卡的權限。
6、對講（選配）：增加電梯呼梯控制板
臨時訪客可以通過安裝在單元門口的樓宇對講門口機與樓內居民通話，由樓內的居民按下樓宇對講室內機的單元門開鎖按鈕和電梯允許?？堪粹o，訪客進入電梯后，對應這一樓層的按鈕可以使用，而其他樓層的按鈕則無法使用，這樣，電梯只會停靠在其要到達的樓層上。
7、消防聯動功能
當發生消防報警時，控制器自動轉入消防狀態，電梯進入正常使用，不受刷卡控制。

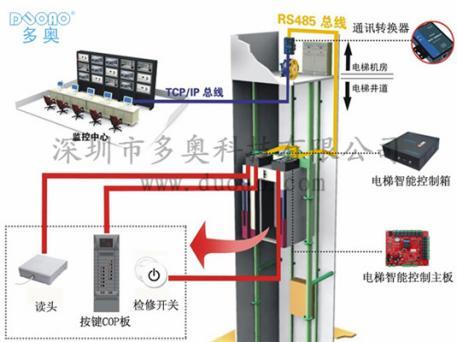

電梯門禁" width="250" height="100" />
參數說明
電梯門禁控制器：
1、主控板和電腦通訊接口：RS485 OR TCP/IP
2、通訊距離：1200m
3、門禁讀頭與主控板通訊：維根 or RS485
4、用戶數量：無限制
5、記錄條數：100W
6、單板控制層數：30層(可擴展至120層)
7、最大電梯數量：255
8、支持卡類：ID IC CPU
9、電梯門禁控制方式：刷卡、密碼、PC(需聯網)
10、控制電梯輸出：繼電器（無源）
11、讀卡時間：小于0.2s
12、型號：DAIC-DT-MJMB
電梯門禁" width="350" height="245" />

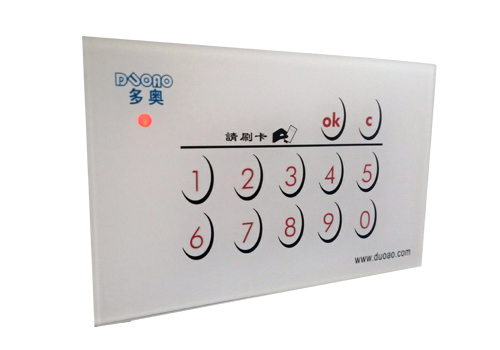

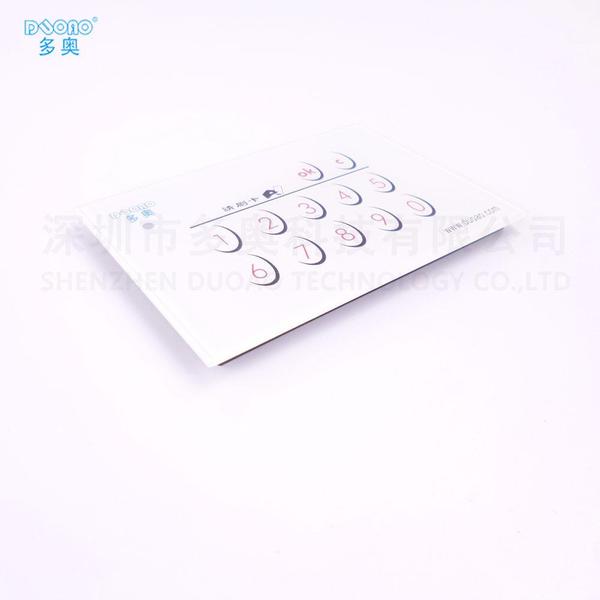

電梯門禁讀頭：
輸入電壓：190~250VAC 50 / 60 Hz
輸出電流：3A
輸出電壓：12VDC /24VDC
輸出功率：60W
輸入保險絲規格： 3.0 A / 250VAC
LED燈指示工作狀態帶背光
輸出短路保護過載保護過流保護浪涌保護
產品尺寸：88mm（長）*55mm（寬 ）*30mm（厚）
產品重量：0.15Kg
型號：DAIC-DT-RW
電梯門禁" width="250" height="250" />
電梯門禁發卡器：
u 工作模式：USB
u 刷卡卡間隔：＜0.1秒
工作溫度：-25℃-75℃
u 內置天線：有
u 內置喇叭：蜂鳴器
u 工作電壓：USB取電
u 通訊距離：3米
u 傳送方式：實時雙工
u 讀卡速度：＜0.2秒
u 感應距離：3-10CM
u 讀卡頻率：125KHz,13.56MHz
u 工作濕度：10-90%
u 內置LED：雙色LED
電梯門禁" width="245" height="245" />
功能特點
1. 采用RS485方式通訊，最遠距離可達1200m。
2. 用控制器與讀卡器分離設計，安全性高。
3. 主控板與讀卡器采用維根通訊方式。
4. 每天8個有效時間段。
5. 支持用戶數量無限制，并可升級。
6. 刷卡記錄10W。
7. 多種卡類，管理卡、保安卡、用戶卡、巡更卡、保潔卡、維修卡等。
8. 塊板控制30層樓，接擴展板最多控制120層。
9. 互訪功能。
10. 對講門禁聯網功能。
電梯門禁原理圖：
電梯門禁" width="250" height="110" />
多奧電梯門禁接線圖：
電梯門禁" width="250" height="166" />
